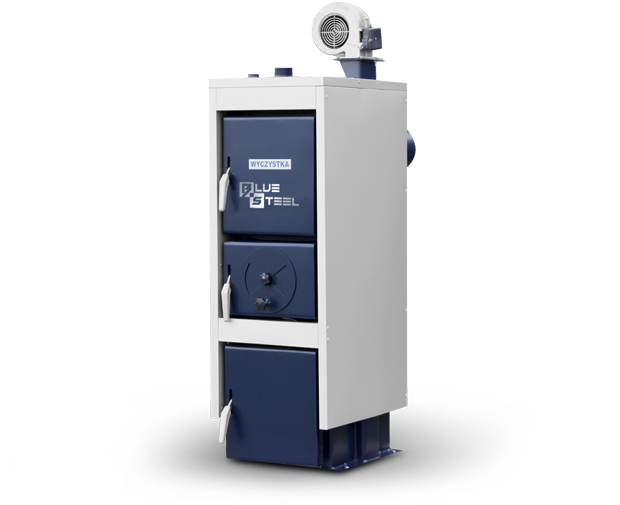

Kocioł WIT-BLUE
o mocy 10 - 48 kW
Kotły grzewcze typu WIT-BLUE przeznaczone są do ogrzewania obiektów jedno i wielorodzinnych, obiektów użyteczności publicznej tj. szkoły, urzędy, obiekty produkcyjne, obiekty handlowe itp.
Kotły WIT-BLUE posiadają dużą komorę zasypową i stosunkowo duże drzwiczki zasypowe, są to kotły uniwersalne na wszystkie paliwa (węgiel, miał, drewno oraz mieszanki biomasowe).
Możliwość palenia na dwa sposoby od góry za pomocą sterownika mikroprocesorowego i wentylatora oraz od dołu wykorzystując naturalny ciąg kominowy (uchylając dolne drzwiczki), ten sposób palenia sprawdza się przy braku energii elektrycznej.
Kotły WIT-BLUE produkowane są o mocach: 10 - 48 kW. Kotły tego typu mogą być montowane wyłącznie w instalacjach systemu otwartego; pracują w układzie grawitacyjnym bądź pompowym.
Dlaczego BLUE-STEEL?
| Wyszczególnienie | j.m. | Parametry techniczne kotłów WIT-BLUE | |||||||
| Typ kotła | 10 | 15 | 18 | 22 | 26 | 32 | 36 | 48 | |
| Moc nominalna | kW | 10 | 15 | 18 | 22 | 26 | 32 | 36 | 48 |
| Zakres mocy | kW | 3-10 | 4-13 | 5-18 | 6-22 | 8-26 | 9-32 | 14-36 | 19-48 |
| Powierzchnia grzewcza | m² | 1,0 | 1,5 | 1,8 | 2,2 | 2,6 | 3,2 | 3,6 | 4,8 |
| Wielkość powierzchni do ogrzania | m² | do 90 |
do 130 |
130 -160 |
160 -180 |
180 -200 |
200 -250 |
250 -300 |
300 -400 |
| Sprawność cieplna przy paliwie podstawowym | % | >=80 | |||||||
| Maksymalna temperatura wody | °C | 90 | |||||||
| Minimalna temperatura powrotu/zasilania | °C | 60 | |||||||
| Maksymalne ciśnienie robocze | Bar | 1,5 | |||||||
| Zużycie paliwa przy mocy nominalnej | kg/h | 2,0 | 2,3 | 2,6 | 3,2 | 3,6 | 4,3 | 5,0 | 7,7 |
| Maksymalny jednorazowy zasyp przy paliwie podstawowym | kg | 29 | 38 | 47 | 56 | 65 | 77 | 127 | 200 |
| Wymagany ciąg spalin | Pa | 20 | 20 | 22 | 25 | ||||
| Orientacyjny przekrój otworu kominowego | cm² | 270 | 270 | 350 | 390 | ||||
| Orientacyjna wysokość komina | m | 5 | 5 | 6 | 7 | ||||
| Pojemność wodna kotła | dm³ | 50 | 55 | 70 | 75 | 105 | 110 | 135 | 195 |
| Średnica przekroju czopucha | mm | 160 | 180 | ||||||
| Średnica króćca zasilania powrotu | cal | GZ 2" | |||||||
| Wymiary gabarytowe zestawu: - szerokość D - wysokość E - wysokość H - głębokość G - wysokość F |
mm |
410 1190 1160 825 960 |
455 1225 1140 920 930 |
495 1240 1200 930 1000 |
515 1315 1215 950 1010 |
535 1315 1290 1050 1080 |
535 1340 1330 1075 1110 |
585 1450 1425 1140 1220 |
695 1515 1490 1190 1280 |
| Wymiary gabarytowe wymiennika: - szerokość - wysokość - głębokość (bez czopucha) |
mm |
410 1160 425 |
455 1140 530 |
495 1200 570 |
515 1215 600 |
535 1290 700 |
535 1315 725 |
585 1425 790 |
695 1490 840 |
| Masa kotła bez wody | kg | 165 | 179 | 218 | 232 | 280 | 291 | 376 | 470 |
Wymiary paleniska
A - wysokość drzwiczek wsypowych |
|
Sterownik PŁOMYK (STANDARD)
Regulator Płomyk przeznaczony jest do sterowania nadmuchem w miałowych kotłach C.O. i załączania pompy obiegowej w instalacjach C.O. Regulator posiada funkcję przedmuchu, która uaktywnia się powyżej zadanej temperatury. Regulowana nastawa załączenia pompy C.O. Regulator Płomyk spełnia domową i przemysłową normę kompatybilności elektromagnetycznej (znak CE). Sterownik charakteryzuje się bardzo prostą obsługą i niezawodnym działaniem.
Dane techniczne:
- Zakres regulacji temperatury 35 - 80st.C
- Zakres pomiaru temperatury 0 - 99st.C
- Temperatura, przy której następuje załączenie pompy obiegowej jest regulowana w zakresie 10 - 70st.C
- Regulacja przedmuchu: 0 - 90 sek., przerwa 1 - 15 min.
- Możliwość całkowitego wyłaczenia przedmuchu P - 0
- Płynna regulacja nadmuchu
- Praca przy temperaturze otoczenia 0 - 40st.C
- Zasilanie ~230V/50Hz
- Dopuszczalne obciążenie wyjść: - nadmuch max 100W - pompa obiegowa max 100W
- Regulowana moc (obroty) dmuchawy wyrażana w [%] od 30%-100%
- Zakres automatycznej zmiany mocy dmuchawy przed osiągnięciem temperatury zadanej: 2 do 10st.C
- Wilgotność względna powietrza 95%
- Stopień ochrony IP 40
- Klasa izolacji I
- Wymiary (szer.x wys. x głęb.) 125x75x50mm
- Zabezpieczenie elektryczne 1,25A
Do pobrania
Sterownik ST-28 (OPCJA)
Zakres działania:
Regulator temperatury ST–28 przeznaczony jest do zasypowych kotłów CO. Steruje pompą obiegu wody, pompą ciepłej wody użytkowej CWU oraz wentylatorem. Do wyboru cztery tryby pracy pomp: ogrzewanie domu, priorytet bojlera, pompy równoległe, tryb letni. Obudowa sterownika dostosowana jest do montażu na kotle.
Funkcje realizowane przez sterownik:
- sterowanie wentylatorem, pompą CO i CWU
- możliwość podłączenia regulatora pokojowego
Wyposażenie sterownika:
- wyświetlacz LED
- czujnik temperatury CO
- zabezpieczenie temperaturowe (termik)
- obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury
Do pobrania
Sterownik 091FL (OPCJA)
Programowany regulator temperatury - tygodniowy.
- Oszczędność energii do 30%
- Możliwość regulacji nastawnej temperatury w górę i w dół
- Sprawdzona i prosta obsługa
- Podświetlany wyświetlacz LCD
- Nastawianie temperatury co 0.2°C
- Posiada w pamięci 9 niezależnych programów
- 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa
- Zmiana ustawień histerezy
- Beznapięciowy przekaźnik
Do pobrania
Sterownik 091FLRF (OPCJA)
Bezprzewodowy programowany regulator temperatury-tygodniowy.
- Posiada wszystkie funkcje modelu 091FL
- Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność
- Praca na częstotliwości 868MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał
- Łatwa zmiana kodu komunikacyjnego za pomocą przełączników
- Zasięg pracy do 60m w przestrzeni otwartej
- Beznapięciowy przekaźnik
Do pobrania
Nasza firma oferuje różne kofiguracje kotła w zależności od usytuowania czopucha (rzuty kotła z góry).
Kształt czopucha może być dobrany wg. Państwa oczekiwań.
