Informacje o kotle

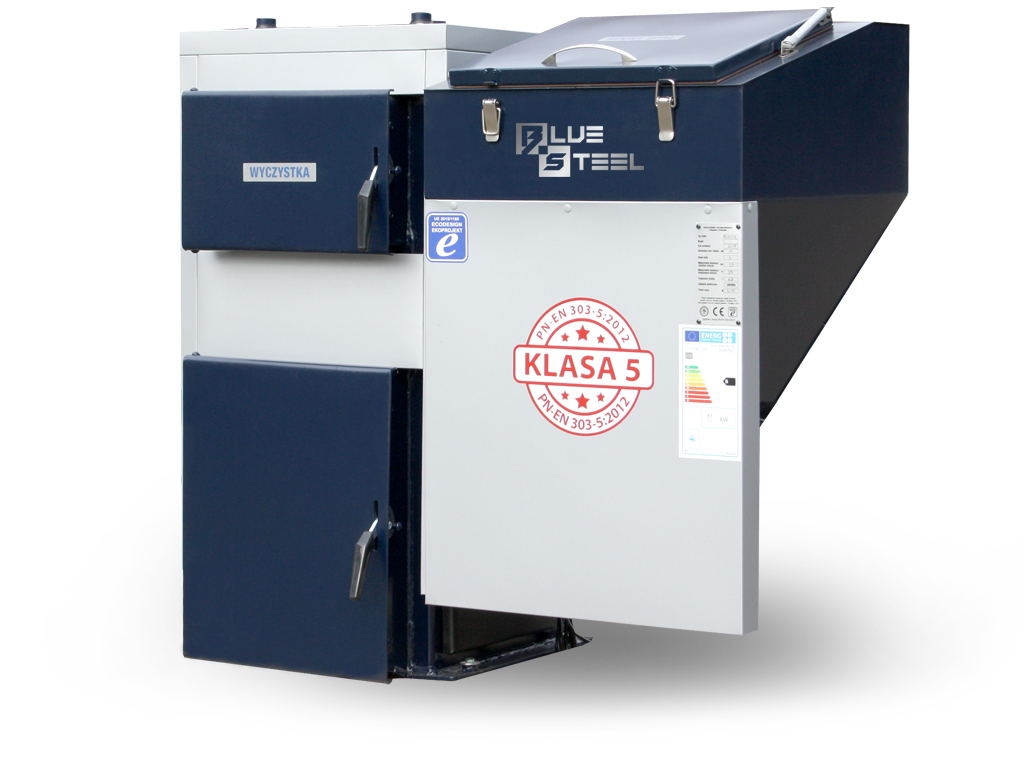

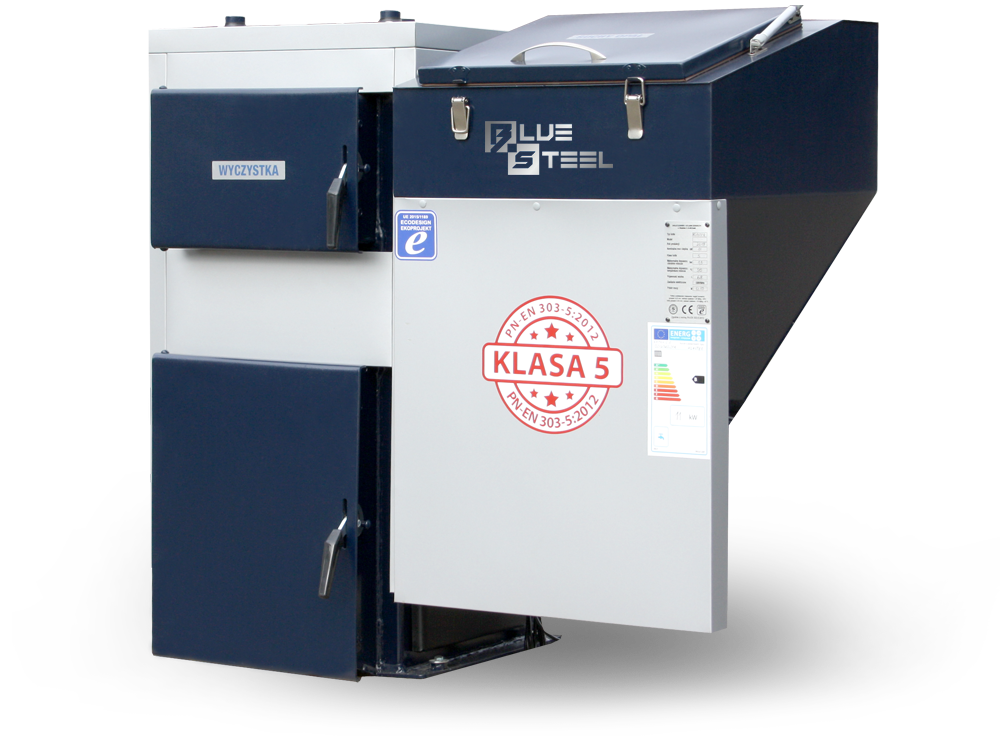

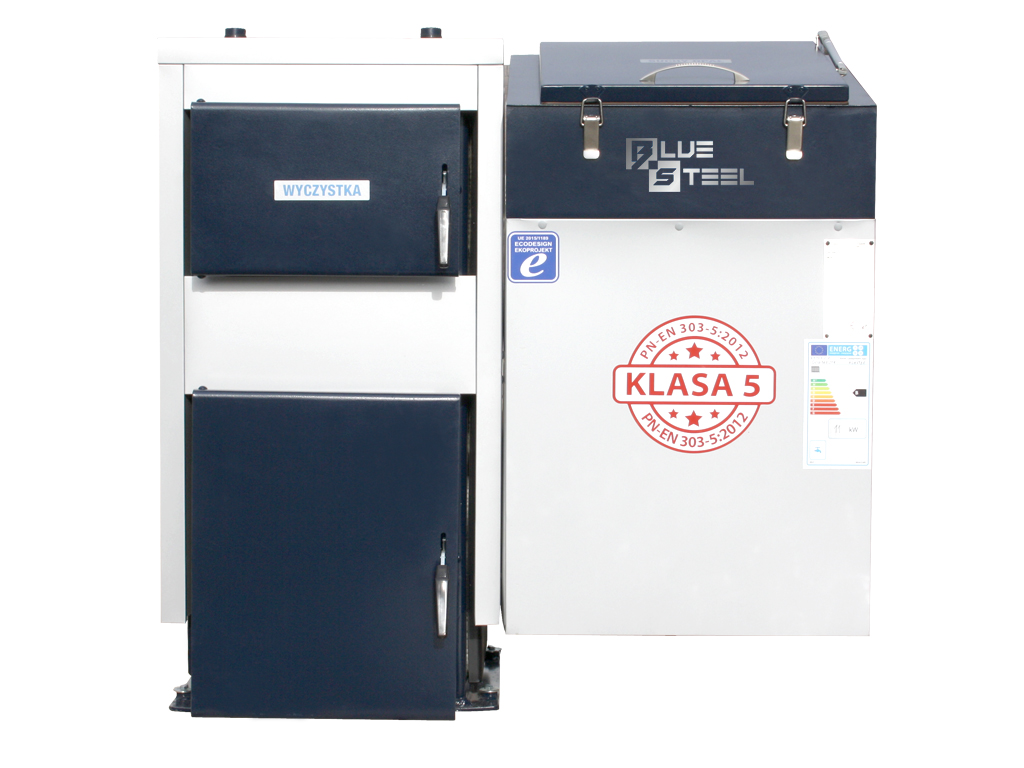

Kocioł BLUE-TERM PLUS 5 KLASA

o mocy 12 kW

Nowoczesny kocioł grzewczy BLUE TERM PLUS 5 KLASA - spełnia wymogi normy PN-EN 303-5:2012 oraz ECODESIGN (Ekoprojekt). Konstrukcja kotła pozwala na ograniczenie szkodliwych spalin do atmosfery (CO, NOx, OGC) oraz pyłów.

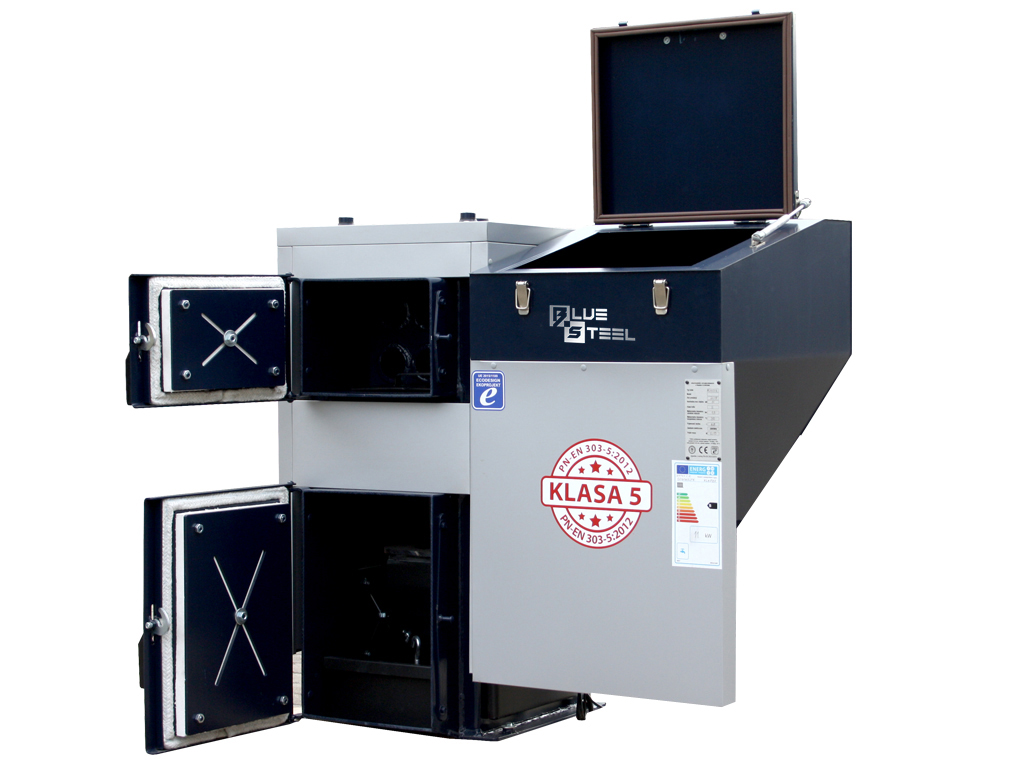

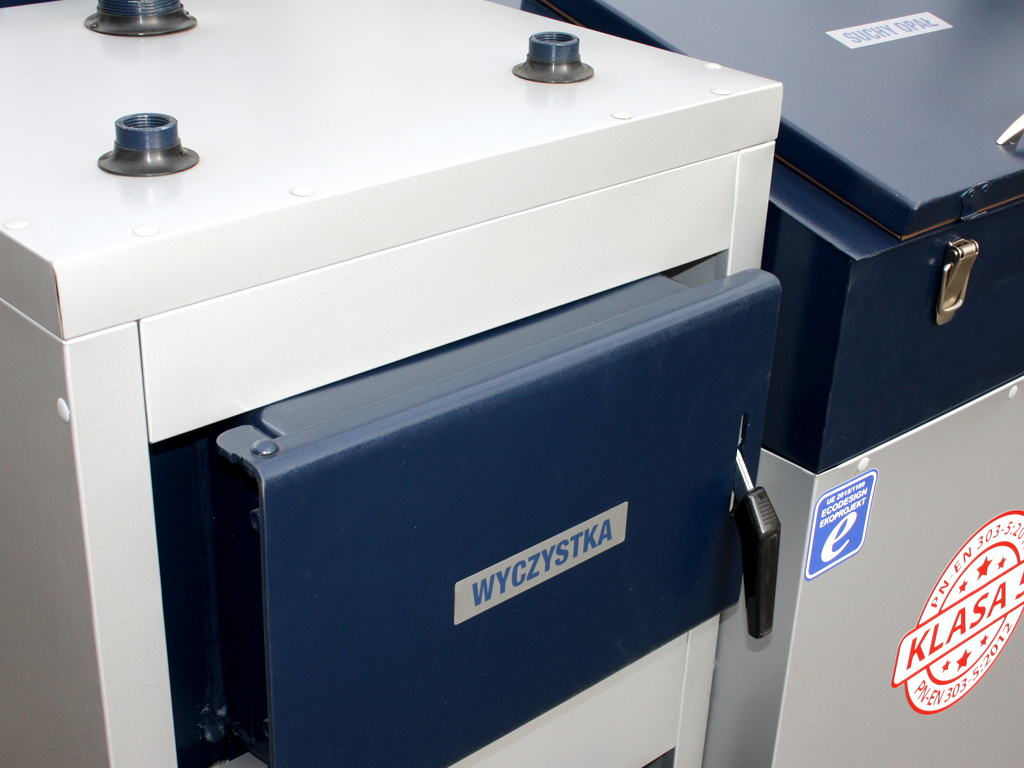

Kocioł BLUE TERM PLUS 5 KLASA klasyfikuje się do uzyskania dofinansowań z Urzędów Gmin i Miast. Kocioł ten jest kotłem górnokanałowym, jego wielką zaletą jest intuicyjna obsługa i dostęp do kanałów poprzez otwarcie przednich drzwiczek.

Znajduje zastosowanie w instalacjach centralnego ogrzewania i ciepłej wody zarówno grawitacyjnych jak i pompowych. Przeznaczony jest do ogrzewania obiektów mieszkalnych jedno i wielorodzinnych, obiektów użyteczności publicznej takich jak szkoły, urzędy, obiekty handlowe, obiekty produkcyjne i inne. Dzięki małym gabarytom kocioł BLUE TERM PLUS 5 KLASA może być instalowany w kotłowniach mało powierzchniowych, w których ustawienie kotła o większym gabarycie jest niemożliwe.

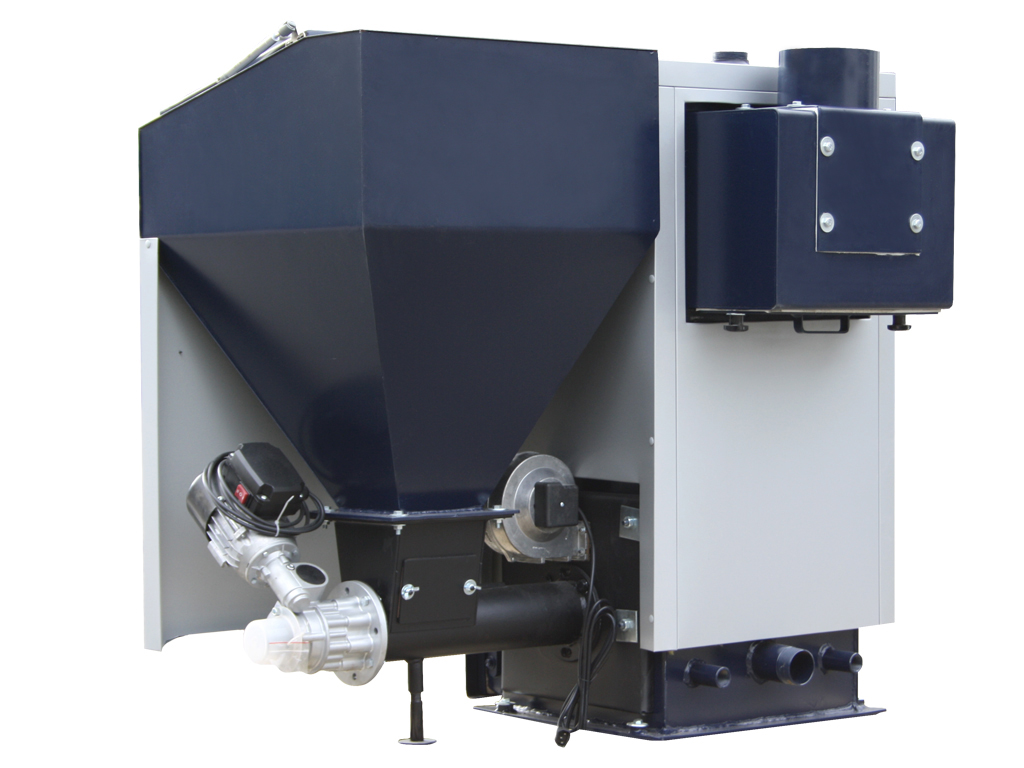

Kocioł BLUE TERM PLUS 5 KLASA wyposażony jest w automatyczny zespół podawania paliwa i dawkowania powietrza do spalania oraz zbiornik opału. Dzięki zastosowaniu palnika retortowego o szerokim zakresie pracy (25 -100%) uzyskano najbardziej ekonomiczny proces spalania w systemie ciągłym.

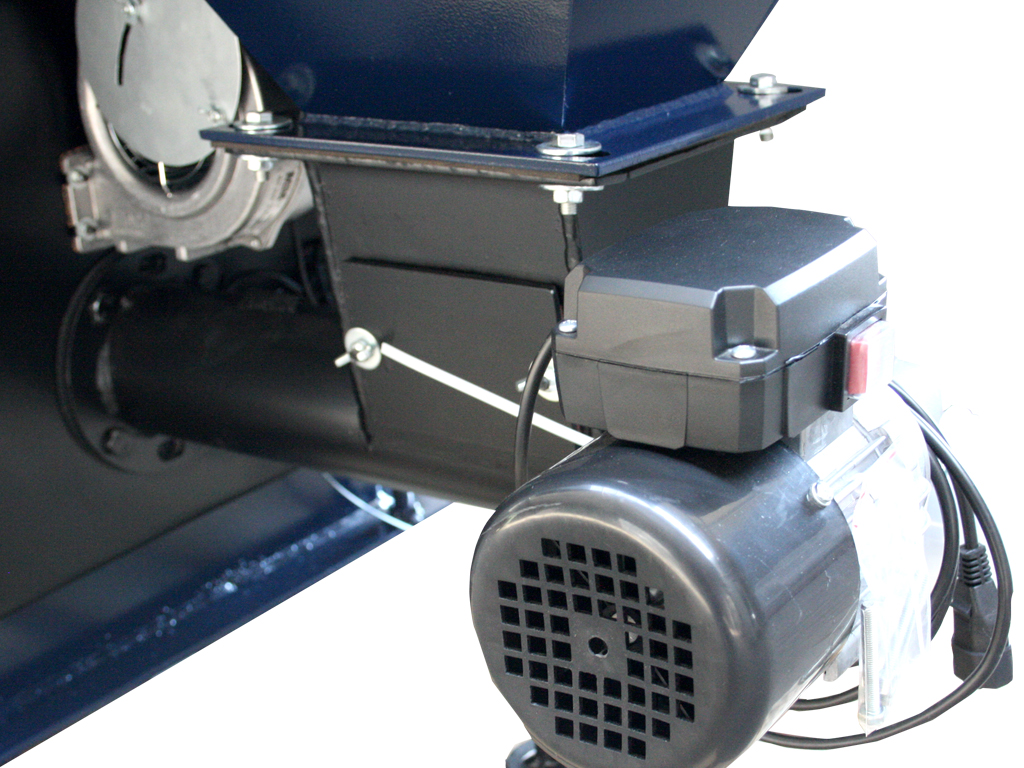

Transportowanie opału ze zbiornika do palnika retortowego odbywa się za pomocą podajnika ślimakowego. BLUE TERM PLUS 5 KLASA charakteryzuje się praktycznie bezdymnym spalaniem paliwa co skutkuje niską emisję szkodliwych związków i pyłów.

na górę

paliwa spalane

Paliwa spalane z podajnika:

ekogroszek

na górę

zalety

Dlaczego BLUE-STEEL?

DUŻE DOŚWIADCZENIE W BRANŻY

Istniejemy 30 lat na rynku.

NAJNOWSZA TECHNOLOGIA

Precyzyjne cięcię i zaginanie blachy, (minimalna ilość spawów), które podnosi żywotność kotła.

STAL NAJWYŻSZEJ JAKOŚCI

Stal kotłowa P265GH, z której wykonane są nasze kotły.

NAJNOWSZY PALNIK

Najnowszy palnik, który umożliwia eko-groszku.

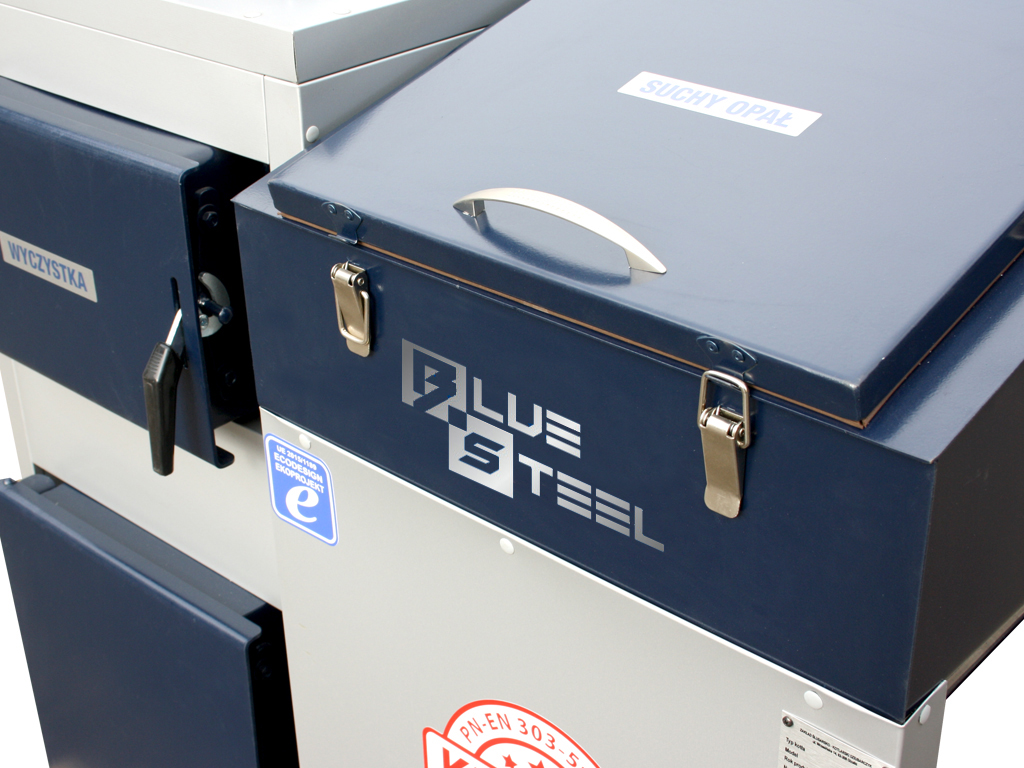

NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU

Bardzo duża komora.

WYSOKA SPRAWNOŚĆ

Sprawność kotłów osiągająca A klasę.

NAJDOGODNIEJSZE USTAWIENIE KOSZA ZASYPOWEGO

Możliwość zamontowania kosza zasypowego z dowolnej strony.

NISKI ZAŁADUNEK PALIWA

Załadunek paliwa (1m od podłoża kotła) co umożliwia łatwą obsługę między innymi przez kobiety i osoby niepełnosprawne.

WYGODNA REGULACJA

Regulacja drzwiczek.

na górę

dane techniczne

Wyszczególnienie			Parametry techniczne kotłów BLUE-TERM-PLUS12
Moc nominalna		[kW]	12
Zakres mocy		[kW]	3,3 - 12
Klasa kotła		-	5
Sprawność cieplna		η	92
Wielkość powierzchni ogrzewanej		[m²]	50 – 150
Powierzchnia wymiany ciepła		[m²]	1,5
Maksymalna temperatura wody		[^oC]	90
Minimalna temperatura powrotu		[^oC]	45
Max. dop. ciśnienie robocze		[bar]	1,5
Paliwo - Paliwo podstawowe: węgiel kamienny typ 31.1 groszek energetyczny5-25 mm, wydajność energetyczna >28 MJ/kg, zawartość popiołu <7%.
Pojemność zasobnika paliwa		[ kg ]	100
Wymagany ciąg kominowy		[Pa]	15
Orientacyjna wysokość komina		[m]	4 - 6
Orientacyjny przekrój komina		[cm²]	200
Pojemność wodna		[dm³]	68
Średnica czopucha		[mm]	160
Średnica zasilania i powrotu (króćce wodne)		[cal]	GZ 2”
Wymiary gabarytowe zestawu	Szer. [D]	[mm]	1110
	Szer. wymiennika [A]		540
	Wys. [H]		1150
	Głęb. [G]		820
	Czopuch górny [E]		1280
	Czopuch boczny [F]		880
Masa zestawu bez wody (netto)		[kg]	300
Zasilanie elektryczne		[V]	230
Średni pobór mocy		[kW]	0,132

na górę

sterowanie

Sterownik SP-18 (STANDARD)

Zadaniem urządzenia jest automatyczne sterowanie nadmuchem w kotle C.O. i załączanie pomp: obiegowej, wody użytkowej oraz pompy podłogowej w instalacji centralnego ogrzewania. Regulator współpracuje z podajnikiem ślimakowym kotła. Proces sterowania realizowany jest poprzez kontrolę temperatury wody w kotle C.O.

Regulator posiada dwa tryby:

Tryb pracy (wtedy kiedy temperatura C.O. jest niższa niż zadana).
Tryb podtrzymania (wtedy kiedy temperatura C.O. jest równa lub wyższa niż zadana).

Regulator umożliwia utrzymanie zadanej temperatury wody użytkowej oraz utrzymuje temperaturę wewnątrz budynku. Regulator wymaga zmiany ustawień ze względu na różnorodność opału oraz rodzaju kotła.

Do pobrania

instrukcja sterownika SP-18

Sterownik ST-480 (OPCJA)

Regulator ST-480 realizuje nastepujące funkcje:

sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
sterowanie pompa CO, CWU, podłogowa i cyrkulacyjna
sterownie siłownikiem zaworu mieszającego
możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
możliwość podłączenia modułu ST-65 GSM
możliwość podłączenia modułu ST-500 ETHERNET
możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS

Wyposażenie sterownika:

duży wyświetlacz graficzny ułatwiający obsługę sterownika
czujnik temperatury CO
czujnik temperatury CWU, podłogowej
czujnik temperatury zaworu i powrotu
czujnik zewnętrzny (bez przewodu)
czujnik temperatury podajnika (zabezpieczenie)
posiada zabezpieczenie temperaturowe (termik)
kabel zasilający
kable zasilające pompy
jednomodułowa obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury

Do pobrania

instrukcja sterownika ST-480

na górę

sterowanie pokojowe

Sterownik 091FL (OPCJA)

Programowany regulator temperatury - tygodniowy.

Oszczędność energii do 30%
Możliwość regulacji nastawnej temperatury w górę i w dół
Sprawdzona i prosta obsługa
Podświetlany wyświetlacz LCD
Nastawianie temperatury co 0.2°C
Posiada w pamięci 9 niezależnych programów
3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa
Zmiana ustawień histerezy
Beznapięciowy przekaźnik

Do pobrania

instrukcja sterownika 091FL

Sterownik 091FLRF (OPCJA)

Bezprzewodowy programowany regulator temperatury-tygodniowy.

Posiada wszystkie funkcje modelu 091FL
Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność
Praca na częstotliwości 868MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał
Łatwa zmiana kodu komunikacyjnego za pomocą przełączników
Zasięg pracy do 60m w przestrzeni otwartej
Beznapięciowy przekaźnik
