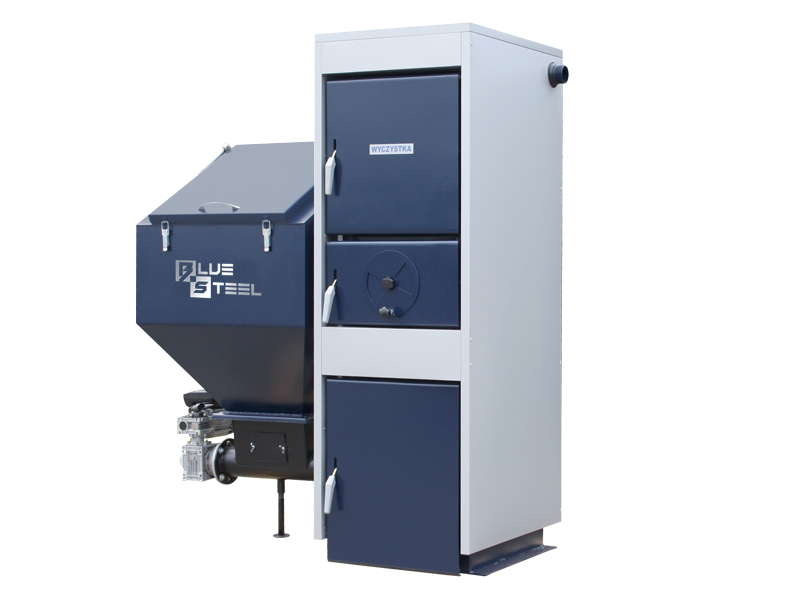

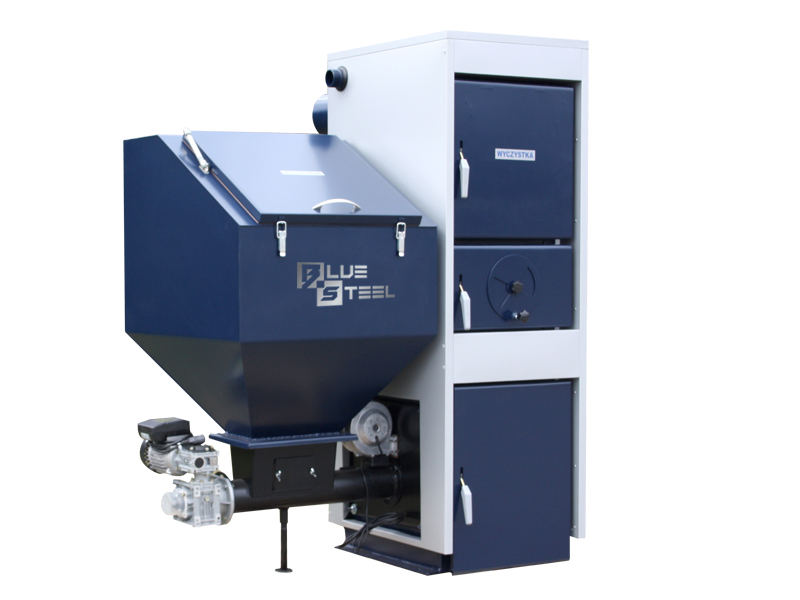

Kocioł MAX-TERM
o mocy 12 - 75 kW
Kotły grzewcze typu MAX TERM wyposażone są w dodatkowe palenisko żeliwne (istnieje możliwość zamontowania paleniska wodnego). Palenisko to umożliwia współpalanie różnego rodzaju paliw typu: drewno, węgiel, zrębki, kartony itp. Produkowane są o mocach: 12 - 75 kW.
Funkcja współpalania polega na jednoczesnym spalaniu paliw z palnika retortowego i dodatkowego paleniska, w skutek czego załącza się tryb podtrzymania. W trybie podtrzymania temperatura otrzymywana jest z dodatkowego paleniska, ślimak przesuwa minimalną dawkę opału w podajniku retortowym, co pozwala zaoszczędzić paliwo z zasobnika.
Zaletą kotła jest ograniczona obsługa, która sprowadza się do uzupełniania paliwa w zasobniku i okresowym usuwaniu popiołu. Jednorazowe załadowanie zasobnika wystarcza na kilka dni w zależności od zapotrzebowania na ciepło.
W zależności od potrzeb kocioł może być wyposażony w następujące rodzaje palników: palnik na eko-groszek, palnik na groszek i miał.
Kotły MAX-TERM są na tyle uniwersalne pod względem ustawienia, że w każdej chwili można zmienić położenie zbiornika z lewej lub z prawej strony kotła.
Paliwa spalane z podajnika:
ekogroszek
miał
ekogroszek/pellet
ekogroszek/owies
Paliwa spalane na ruszcie dodatkowym:
węgiel
brykiet
drewno
Dlaczego BLUE-STEEL?
| Wyszczególnienie | j.m. | Parametry techniczne kotłów MAX-TERM | |||||||
| Typ kotła | 12 | 15 | 19 | 25 | 38 | 50 | 62 | 75 | |
| Moc nominalna | kW | 12 | 15 | 19 | 25 | 38 | 50 | 62 | 75 |
| Powierzchnia grzewcza | m² | 1,2 | 1,5 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,5 |
| Wielkość powierzchni do ogrzania | m² | do 120 |
120 -150 |
150 -200 |
200 -250 |
250 -300 |
300 -400 |
400 -500 |
500 -700 |
| Sprawność cieplna przy paliwie podstawowym | % | 82 | |||||||
| Maksymalna temperatura wody | °C | 90 | |||||||
| Minimalna temperatura powrotu/zasilania | °C | 60 | |||||||
| Maksymalne ciśnienie robocze | Bar | 1,5 | |||||||
| Zużycie paliwa przy mocy nominalnej | kg/h | 2,8 | 3,0 | 3,3 | 4,2 | 6,5 | 8,5 | 10,0 | 12,7 |
| Maksymalny jednorazowy zasyp przy paliwie podstawowym | kg | 110 | 110 | 200 | 225 | 275 | 330 | 350 | 400 |
| Wymagany ciąg spalin | Pa | 20 - 25 | |||||||
| Orientacyjny przekrój otworu kominowego | cm² | 280 | 280 | 280 | 280 | 280 | 380 | 380 | 480 |
| Orientacyjna wysokość komina | m | 4 | 4 | 5 | 6 | 8 | 8 | 10 | 10 |
| Pojemność wodna kotła | dm³ | 93 | 98 | 102 | 110 | 135 | 155 | 185 | 280 |
| Średnica przekroju czopucha | mm | 160 | 160 | 160 | 160 | 160 | 180 | 180 | 200 |
| Średnica króćca zasilania powrotu | cal | GZ 2" | |||||||
| Wymiary gabarytowe zestawu: - szerokość D - wysokość H - głębokość G - wysokość F |
mm |
1100 1450 1010 1160 |
1100 1550 1010 1430 |
1250 1580 1010 1430 |
1280 1600 1050 1450 |
1350 1620 1090 1460 |
1470 1690 1100 1540 |
1480 1750 1150 1620 |
1700 1850 1250 1660 |
| Wymiary gabarytowe wymiennika: - szerokość - wysokość - głębokość (bez czopucha) |
mm |
510 1450 650 |
510 1550 650 |
540 1580 650 |
540 1600 730 |
580 1620 800 |
640 1690 820 |
700 1750 880 |
800 1850 950 |
| Wymiary gabarytowe zasobnika paliwa: - szerokość - wysokość - głębokość |
mm |
560 800 595 |
560 800 595 |
660 890 750 |
660 905 750 |
700 930 800 |
750 960 900 |
750 980 900 |
880 1050 900 |
| Pobór mocy wentylatora | W |
34
|
34
|
34
|
34
|
34
|
80
|
80
|
80
|
| Napięcie zasilania | V | 230 | |||||||
| Masa kotła bez wody | kg | 342 | 363 | 405 | 450 | 535 | 611 | 714 | 890 |
| Wolna przestrzeń po stronie zasobnika (ew. wymiania ślimaka) | mm | 450 | 450 | 450 | 450 | 480 | 520 | 550 | 600 |
Wymiary paleniska dodatkowego
Model MAX-TERM ma możliwosć spalania na ruszcie dodatkowym (awaryjnym). Podczas spalania na ruszcie dodatkowym, ślimak retorty nie pracuje. Palenisko dodatkowe możemy używać po wyłączeniu mechanizmu podającego opał. Palenisko dodatkowe służy m.in.: do spalania węgla kamiennego, drewna, i drewnopodobnych; polany drewna, zrębki, trociny, wióry itp.
A - głębokość paleniska |
|
Sterownik SP-18 (STANDARD)
Zadaniem urządzenia jest automatyczne sterowanie nadmuchem w kotle C.O. i załączanie pomp: obiegowej, wody użytkowej oraz pompy podłogowej w instalacji centralnego ogrzewania. Regulator współpracuje z podajnikiem ślimakowym kotła. Proces sterowania realizowany jest poprzez kontrolę temperatury wody w kotle C.O.
Regulator posiada dwa tryby:
- Tryb pracy (wtedy kiedy temperatura C.O. jest niższa niż zadana).
- Tryb podtrzymania (wtedy kiedy temperatura C.O. jest równa lub wyższa niż zadana).
Regulator umożliwia utrzymanie zadanej temperatury wody użytkowej oraz utrzymuje temperaturę wewnątrz budynku. Regulator wymaga zmiany ustawień ze względu na różnorodność opału oraz rodzaju kotła.
Do pobrania
Sterownik ST-480 (OPCJA)
Regulator ST-480 realizuje nastepujące funkcje:
- sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
- sterowanie pompa CO, CWU, podłogowa i cyrkulacyjna
- sterownie siłownikiem zaworu mieszającego
- możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
- możliwość podłączenia modułu ST-65 GSM
- możliwość podłączenia modułu ST-500 ETHERNET
- możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS
Wyposażenie sterownika:
- duży wyświetlacz graficzny ułatwiający obsługę sterownika
- czujnik temperatury CO
- czujnik temperatury CWU, podłogowej
- czujnik temperatury zaworu i powrotu
- czujnik zewnętrzny (bez przewodu)
- czujnik temperatury podajnika (zabezpieczenie)
- posiada zabezpieczenie temperaturowe (termik)
- kabel zasilający
- kable zasilające pompy
- jednomodułowa obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury
Do pobrania
Palnik STANDARDOWY (STANDARD)
Palnik STANDARDOWY - palnik przystosowany do spalania eko groszku, miału oraz domieszek biomasowych. Jest zbudowany z transportera ślimakowego i retortowego paleniska. Dzięki transporterowi ślimakowemu paliwo samoczynnie transportowane jest do żeliwnej retorty. W retorcie następuje proces spalania przy udziale powietrza wdmuchiwanego przez wentylator nadmuchowy.
Palnik stosowany standardowo w kotłach.
Palnik ŻELIWNY (OPCJA)
Palnik ŻELIWNY - palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem zasadniczym jest węgiel w granulacji 0-32mm (od miałów do groszków). Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła. Żeliwo jest niewrażliwe na deformacje spowodowane temperaturą, co ma znaczenie w przypadku ślimaka, który podczas obniżenia paliwa w palenisku mocno się nagrzewa.
Palnik stosowany opcjonalnie w kotłach.
Palnik RYNNOWY (OPCJA)
Palnik RYNNOWY - jest to palnik przeznaczony do spalania wszelkiego rodzaju paliw typu miał, eko groszek, pellet, owies. Charakteryzuje się tym że palenisko oraz deflektor wykonane są z bardzo dobrej jakości żeliwa sferoidalnego.
Palnik stosowany opcjonalnie w kotłach.
Sterownik 091FL (OPCJA)
Programowany regulator temperatury - tygodniowy.
- Oszczędność energii do 30%
- Możliwość regulacji nastawnej temperatury w górę i w dół
- Sprawdzona i prosta obsługa
- Podświetlany wyświetlacz LCD
- Nastawianie temperatury co 0.2°C
- Posiada w pamięci 9 niezależnych programów
- 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa
- Zmiana ustawień histerezy
- Beznapięciowy przekaźnik
Do pobrania
Sterownik 091FLRF (OPCJA)
Bezprzewodowy programowany regulator temperatury-tygodniowy.
- Posiada wszystkie funkcje modelu 091FL
- Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność
- Praca na częstotliwości 868MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał
- Łatwa zmiana kodu komunikacyjnego za pomocą przełączników
- Zasięg pracy do 60m w przestrzeni otwartej
- Beznapięciowy przekaźnik
Do pobrania
Nasza firma oferuje różne kofiguracje kotła w zależności od usytuowania czopucha (rzuty kotła z góry).
Kształt czopucha może być dobrany wg. Państwa oczekiwań.
